厚积薄发——润石产品面面观之电平转换芯片 RS0104
电平转换（Level Shift）与电源系统中的电压转换是两种不同功能的芯片，电平转换是针对信号线电平的，比如MCU 的GPIO口为3.3V的工作电压，DSP的GPIO是1.8V，它们之间的通信就不能直接相连，需要做电平适配上的处理才能通信。
RS0104电平转换芯片提供四路数据线，主要用于SPI、I2S、总线接口、GPIO等通信接口，自动识别方向，兼容推挽输出架构和开漏输出架构，其主要特点如下：
无需数据方向控制；推挽架构支持24Mbps数据速率，开漏架构支持2Mbps数据速率；A侧支持1.65V~5.5V，B侧支持2.3V~5.5V；A、B侧电源互相隔离；无上电时序要求；支持-40°C~+85°C。

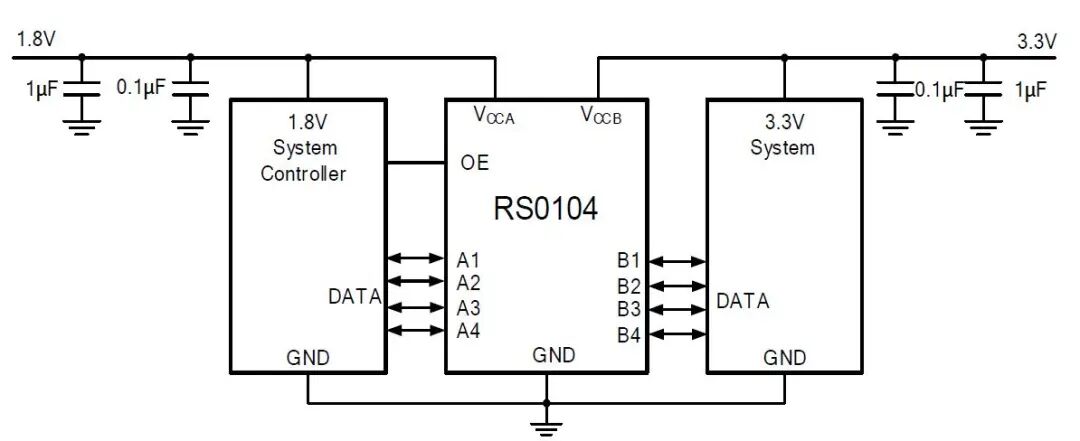

图1 典型应用电路图
需要注意VCCA的供电电压不能大于VCCB，即A侧接到低电压系统，B侧接到高电压系统。
RS0104提供多种通用封装，包括TSSOP、QFN3.5x3.5和QFN2x2等多种封装，以满足不同产品系统的兼容设计需求。

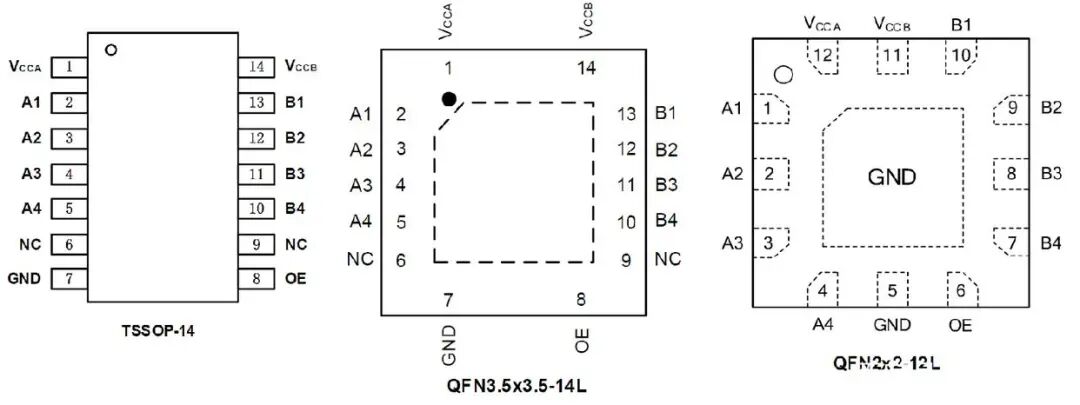

图2 封装和管脚定义
